Jak ložiska ovlivňují výkon a životnost moderních průmyslových strojů?

V prostředí rotujících zařízení je jen málo komponent tak důležitých, ale často podceňovaných jako rozhraní valivých prvků.Ložiskatvoří páteř pohybových systémů v odvětvích od čištění odpadních vod až po pneumatickou dopravu. Tento článek zkoumá funkční principy, kritéria výběru a zajištění kvality těchto základních mechanických prvků a zároveň zdůrazňuje, jak specializovaní výrobci prosazují standardy spolehlivosti. Prozkoumáme technické klasifikace, strategie prevence poruch a roli přesného inženýrství v náročných prostředích.

Základní role antifrikčních součástí v rotačních strojích

Účinnost rotačního pohybu do značné míry závisí na snížení tření mezi stacionárními a pohyblivými částmi. TheLožiskamontáž poskytuje nízkoodporovou podporu pro hřídele, což umožňuje vysokorychlostní provoz s minimálními ztrátami energie. U dmychadel, motorů a čerpadel zvládají tyto součásti radiální a axiální zatížení při zachování tolerance vyrovnání. Bez precizně vyrobených prvků by zařízení zažívalo nadměrné vytváření tepla, předčasné opotřebení a katastrofální prostoje. Průmyslová odvětví, jako je chemické zpracování a výroba energie, spoléhají na robustní antifrikční řešení pro udržení nepřetržitých výrobních cyklů, často za drsných podmínek zahrnujících prach, vlhkost nebo extrémní teploty.

Klasifikace na základě směru zatížení a geometrie prvku

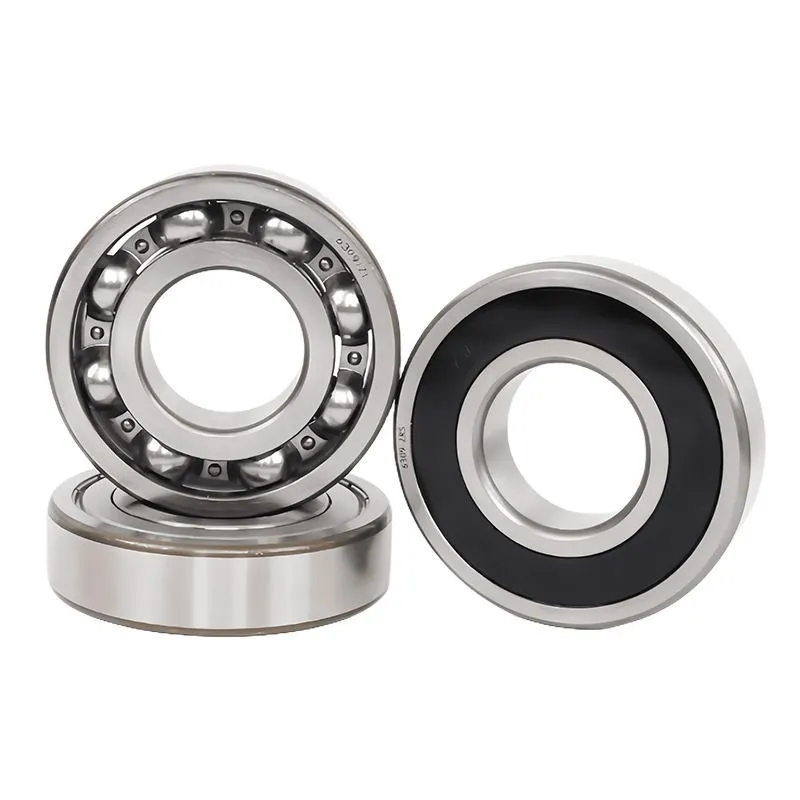

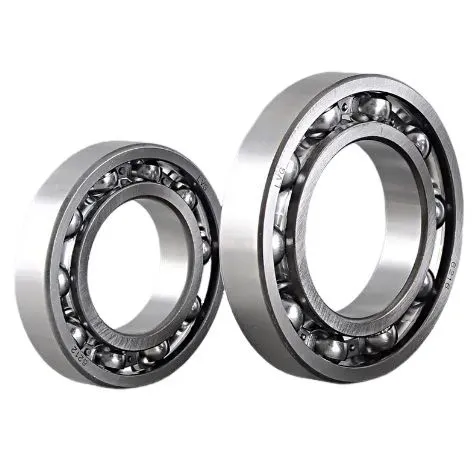

Inženýrská praxe rozlišuje několik podtypů přizpůsobených konkrétním mechanickým požadavkům. Varianty kuliček s hlubokými drážkami se přizpůsobí jak radiálnímu, tak i mírnému zatížení, takže převládají u elektromotorů a dopravníkových válečků. Pro velké radiální síly s minimálními axiálními požadavky vynikají typy válcových válečků v převodovkách a velkých ventilátorech. Konstrukce kulových válečků se samonastavují pod průhybem hřídele, vhodné pro vibrační síta nebo drtiče. Sestavy s úhlovým kontaktem navíc zvládají kombinované zatížení při vysokých rychlostech, které jsou běžné u čerpadel a kompresorů. Výběr správného typu přímo ovlivňuje servisní intervaly a dobu provozuschopnosti systému, zejména v aplikacích s nepřetržitým provozem, jako jsou nádrže na provzdušňování odpadních vod nebo separátory cementových mlýnů.

Klíčové ukazatele výkonu pro průmyslové aplikace

Při hodnocení komponent pro náročné role se inženýři zaměřují na dynamické zatížení, únavovou životnost a limitní rychlost. Výběr materiálu – obvykle chromová ocel, nauhličená ocel nebo hybridní keramika – určuje odolnost proti povrchovému vtlačení a korozi. Konstrukce klece (nýtovaná, obrobená mosaz nebo polyamid) ovlivňuje průtok mazání a teplotní rozsah. Strategie těsnění, včetně kovových štítů a pryžových kontaktních těsnění, zabraňují pronikání nečistot a zároveň zadržují mazivo. Třídy tolerancí (P0 až P2) definují rozměrovou přesnost kritickou pro vysoce přesná vřetena nebo robotické pohony. Každý parametr musí být v souladu s provozními podmínkami, jako jsou úrovně vibrací, okolní nečistoty a typ mazání (olej, mazivo nebo procesní kapalina).

Přizpůsobení výkonnostních tříd provozním prostředím

Režimy poruch a proaktivní monitorování stavu

Dokonce i vysoce kvalitní antifrikční komponenty časem degradují v důsledku únavy, nedostatečného mazání nebo nesouososti. Mezi běžné vzorce poruch patří odlupování (odlupování) v důsledku podpovrchového napětí, abrazivní opotřebení způsobené vniknutím částic a rozmazání lepidla v důsledku chvilkové ztráty mazání. Falešné brinellování se objevuje během vibrací, když je stacionární, což vytváří prohlubně. Elektrolytické pitting může vzniknout z bludných proudů v motorových aplikacích. Ke zmírnění těchto rizik používají týmy údržby vibrační spektrální analýzu, ferografii a senzory akustické emise. Termografie detekuje lokalizované přehřátí, zatímco měření rázového pulsu identifikuje defekty v raném stádiu. Proaktivní výměna založená na vypočítané životnosti L10 (upravená podle skutečného zatížení a čistoty) zabraňuje neplánovaným odstávkám. Přední dodavatelé začleňují vylepšené protokoly o čistotě a vylepšenou geometrii oběžných drah, aby prodloužili únavovou životnost nad rámec průmyslových odvětví.

Integrace s kompletními hnacími ústrojími: Dmychadla a motory

U objemových dmychadel a turbokompresorů interakce mezi hřídelí a skříní silně závisí na radiální vůli a předpětí. Pro kořenové dmychadla pracující s proměnnými otáčkami, párový úhlový kontaktložiskařídí axiální tah a zároveň přizpůsobuje tepelné roztažnosti. Uspořádání s přímou spojkou vyžaduje přesné vyrovnání sedel ložisek motoru a dmychadla, aby se zabránilo zatížení hran. Mezitím asynchronní motory – ať už standardní, s proměnnou frekvencí nebo odolné proti výbuchu – vyžadují součásti s hlubokou drážkou pro uložení rotoru s nízkými vibracemi. Výběr materiálu klece ovlivňuje startovací moment a energetickou účinnost. Nesoulad ve vůli může vést k vychýlení rotoru, zvýšení vnitřní netěsnosti a snížení objemové účinnosti. Návrh systému proto musí brát v úvahu nejen individuální hodnocení, ale také přizpůsobení tuhosti napříč celým hnacím ústrojím.

Materiálové inovace a povrchové inženýrství

Pokročilá tepelná zpracování, jako je karbonitridace, zlepšují hloubku tvrdosti povrchu a zvyšují odolnost proti promáčknutí způsobenému úlomky. Superfinišované oběžné dráhy snižují třecí moment a provozní teplotu, což umožňuje vyšší rychlosti bez poruchy mazání. Černé oxidové povlaky poskytují mírnou ochranu proti korozi a výhody vloupání. Pro extrémní prostředí nabízejí valivá tělesa z nitridu křemíku nižší hustotu, vyšší tuhost a elektrickou izolaci, čímž zabraňují poškození vroubkováním u motorů poháněných invertorem. Hybridní varianty kombinují keramické kuličky s ocelovými kroužky a poskytují delší životnost v chladicích kompresorech nebo vysokootáčkových vřetenech. Tato vylepšení materiálů jsou v souladu s cíli udržitelnosti tím, že snižují spotřebu maziv a prodlužují intervaly zařízení. Společnosti, které investují do vícestupňového ověřování kvality – od certifikace surovin až po finální rozměrovou kontrolu – dodávají komponenty, které trvale splňují nebo překračují normy ISO, GB a DIN.

Strategie mazání pro optimalizované servisní intervaly

Více než padesát procent předčasných poruch pramení z problémů s mazáním. Výběr maziva závisí na viskozitě základního oleje, typu zahušťovadla (lithium, polymočovina, sulfonát vápenatý) a třídě konzistence (NLGI 1,2,3). Provozní teplota určuje frekvenci domazávání: každých 2 000 hodin pro aplikace s vysokými teplotami oproti ročním pro čisté, mírné podmínky. Mazání olejem umožňuje vyšší otáčky a odvod tepla, používané v oběhových systémech pro velké ventilátory nebo převodovky. Automatické maznice dávkují přesné objemy do oblastí náchylných ke kontaminaci, jako jsou vodicí kladky nebo dopravníkové kladky. Intervaly domazávání by se měly řídit výpočty výrobce s ohledem na zatížení, rychlost a prostředí. Přemaštění způsobuje třepání a nárůst teploty, zatímco nedomašťování vede ke kontaktu kov na kov. Mazání založené na stavu pomocí online senzorů optimalizuje spotřebu a je v souladu se strategiemi údržby štíhlé výroby v závodech na úpravu vody a zpracování potravin.

Krajina zajišťování kvality a certifikace

Renomovaní dodavatelé pracují pod systémy řízení ověřenými audity třetích stran. ISO 9001 zajišťuje konzistentní výrobní procesy, zatímco ISO 14001 prokazuje odpovědnost vůči životnímu prostředí. U výrobků určených pro evropské trhy potvrzuje označení CE shodu se směrnicemi pro strojní zařízení. V Číně se povinná certifikace CCC vztahuje na určité součásti elektromotoru, což nepřímo ovlivňuje kvalitu ložisek, protože výkon motoru silně závisí na podpoře otáčení. Národní status high-tech podniku uznává investice do metrologických laboratoří, dynamických testovacích zařízení a simulací životního cyklu. Provinční „specializované a nové“ MSP jsou navíc ty, které se zaměřují na specializované technologie s chráněným duševním vlastnictvím. Tyto akreditace zaručují sledovatelnost od tavení surové oceli až po finální balení. Zákazníci v cementářském, chemickém nebo energetickém sektoru by měli požadovat úplnou dokumentaci včetně materiálových certifikátů, zpráv o rozměrech a zkušebních listů hladiny hluku.

Schopnosti OEM a ODM v dodávkách komponent

Výrobci zařízení často vyžadují vlastní konfigurace: nestandardní průměry otvorů, upravené drážky pojistných kroužků, speciální radiální vnitřní vůle (C3, C4 nebo C5) nebo úrovně předpětí. Originální designový výrobní partner vyvíjí produkty na základě zákaznických specifikací, provádí analýzu konečných prvků a ověřování prototypů. Original equipment production naopak vyrábí standardní designy pod zákaznickou značkou s přísným dodržováním výkresů. Oba modely vyžadují agilní výrobní linky schopné velikostí dávek od desítek až po tisíce bez kompromisů v kvalitě. Integrované dodavatelské řetězce koordinují tepelné zpracování, broušení, montáž a balení pod jednou střechou, čímž zkracují dodací lhůty. Pro mezinárodní značkové obchodníky a platformy elektronického obchodu přidává hodnotu konzistentní označování, antikorozní balení a sledovatelnost QR kódu. Taková flexibilita umožnila mnoha západním firmám přemístit zdroje do specializovaných čínských zařízení, aniž by byla obětována spolehlivost.

Příklad případu: Shandong Yinchi Environmental Protection Equipment Co., Ltd.

Výrobní prostředí představuje podniky, které kombinují vertikální integraci s přísnými standardy. Jedna taková společnost,Shandong Yinchi Environmental Protection Equipment Co., Ltd., vyvinula komplexníLožiskaschopnosti pro valivé prvky používané ve vlastních dmychadlech a motorech a zároveň dodává globálním zákazníkům. Společnost byla založena v rámci výrobní základny Zhangqiu Roots Blower a využívá výhod regionálního klastrování. Její produktové portfolio zahrnuje kulové jednotky s hlubokou drážkou vhodné pro motory s proměnnou frekvencí, vysokonapěťové stroje a konfigurace odolné proti výbuchu. Každá součást prochází kontrolou podle požadavků ISO a CE. Jako národní high-tech podnik a provinční „specializovaný, specializovaný a nový“ malý a střední podnik je výrobce držitelem několika patentů, které zlepšují geometrii oběžné dráhy a držení klece. Shandong Yinchi dodává čistírny odpadních vod, cementárny, chemická zařízení, elektrárny, textilní továrny, akvakulturní farmy a linky na zpracování potravin. Prostřednictvím oddělení mezinárodního obchodu Shandong Yinchi nabízí společnost integrované služby dodavatelského řetězce od technické podpory až po poprodejní služby. Vlastní značka YINCHI si získala uznání pro odolnost v prašném a vlhkém prostředí. Neustálými inovacemi a dodržováním zajišťování kvality přispívá tento soukromý lídr v oblasti strojírenství ke globálnímu úsilí o ochranu životního prostředí a zároveň dodává valivé komponenty, které překračují provozní očekávání. Firma je příkladem toho, jak specializované inženýrství a strategická certifikace vytvářejí dlouhodobou hodnotu pro OEM a ODM partnery po celém světě.

Budoucí směry: Chytré monitorování a udržitelná výroba

Průmysl 4.0 představuje inteligentní antifrikční komponenty vestavěné s bezdrátovými senzory měřícími vibrace, teplotu a rychlost otáčení. Tyto instrumentované jednotky se připojují k platformám monitorování stavu a umožňují algoritmy prediktivní údržby. Mezitím trendy udržitelnosti tlačí na konstrukce bez opětovného mazání a plastická maziva na biologické bázi. Výrobci také zkoumají uhlíkově neutrální procesy tepelného zpracování pomocí vodíkových nebo elektrických pecí. Programy recyklace opotřebovaných součástí obnovují ušlechtilou ocel a snižují spotřebu surovin. Standardizační komise aktualizují modely únavové životnosti tak, aby zahrnovaly moderní úrovně čistoty oceli, což má za následek přesnější předpovědi životnosti. Pro koncové uživatele v oblasti úpravy vody nebo výroby energie snižuje přijetí těchto inovací celkové náklady na vlastnictví a je v souladu s cíli snižování emisí uhlíku. S tím, jak se rotační stroje stanou efektivnějšími, tichý pracant – valivý prvek – zůstane ústředním bodem průmyslové spolehlivosti.
