Jak může pneumatický dopravní systém snížit prach, prostoje a ztráty materiálu?

Abstraktní

Stěhování prášků, pelet a granulí zní jednoduše, dokud nebudete mít co do činění s oblaky prachu, ucpanými skluzy, segregací, rozbitým produktem a operátory, kteří celý den hlídají překládací místa. Dobře navrženýPneumatický dopravní systémpřepravuje sypký materiál uzavřeným potrubím pomocí řízeného proudění vzduchu, což pomáhá rostlinám zůstat čistší, bezpečnější a konzistentnější a zároveň omezuje ruční manipulaci.

Tato příručka rozebírá rozhodnutí, která jsou skutečně důležitá pro výkon a provozní náklady, od podtlaku vs. tlak po zředěnou vs. hustou fázi, filtraci, výběr vzduchové komory a vedení potrubí. Obsahuje také praktický kontrolní seznam, srovnávací tabulku a často kladené otázky, takže můžete přejít od „potřebujeme něco, co funguje“ k jasné specifikaci s nízkým rizikem. Příklady a doporučení odrážejí běžné průmyslové podmínky a inženýrský přístup používaný společnostíShandong Yinchi Environmental Protection Equipment Co., Ltd.

Obsah

• Obrys
• Jaké problémy řeší pneumatická doprava
• Jak funguje pneumatický dopravní systém
• Vakuová doprava vs tlaková doprava
• Zředěná fáze vs hustá fáze
• Klíčové komponenty, které rozhodují o spolehlivosti
• Kontrolní seznam návrhu před nákupem
• Páky energie a provozních nákladů
• Kontrola prachu a bezpečnostní aspekty
• Plán uvedení do provozu a údržby
• Případy použití v reálném světě
• FAQ
• Závěr a další kroky

Obrys

• Identifikujte své největší bolesti a jak vypadá „úspěch“ na podlaze
• Pochopte základy proudění vzduchu a pevných látek, aby byly návrhy srovnatelné
• Vyberte správný režim dopravy pro vzdálenost, rozložení a místa vyzvednutí
• Vyberte zředěnou nebo hustou fázi na základě křehkosti a kapacity produktu
• Zajistěte spolehlivé komponenty, které odpovídají vašemu materiálovému chování
• Před výrobou a instalací použijte kontrolní seznam ke snížení rizika
• Plánujte kontrolu prachu, bezpečný provoz a údržbu od prvního dne

Jaké problémy řeší pneumatická doprava

Pokud uvažujete o aPneumatický dopravní systém, pravděpodobně to neděláte pro zábavu. Děláte to, protože váš současný způsob převodu vás stojí čas, produkt a trpělivost.

• Prach v místech přenosukterý pokrývá vybavení, spouští alarmy úklidu a vytváří nepříjemné pracovní podmínky
• Ztráta materiálu a kontaminacez otevřených dopravníků, netěsností nebo častého čištění
• Přemostění a ucpáníve skluzech, násypkách a šnekových podavačích kvůli nekonzistentnímu průtoku
• Nekonzistentní dávkovánízpůsobené segregací, rozlitím nebo nestabilní rychlostí posuvu
• Vysoká pracovní závislostkde musí operátoři zasahovat, aby udrželi materiál v pohybu
• Poškození produktujako je rozbití pelet, otěr prášku nebo nadměrné vytváření jemných částic
• Omezení rozvrženíkdyž potřebujete trasu kolem konstrukcí, přes podlahy nebo až k silám

Uzavřená potrubní doprava pomáhá, protože snižuje exponovaná místa přenosu a pohybuje materiálem s kontrolovaným vzduchem a tlakem. To znamená méně míst, kam by mohl prach unikat, méně míst, kde by se mohl rozlévat, a méně míst, kde by se mohly skrývat „záhadné odstávky“.

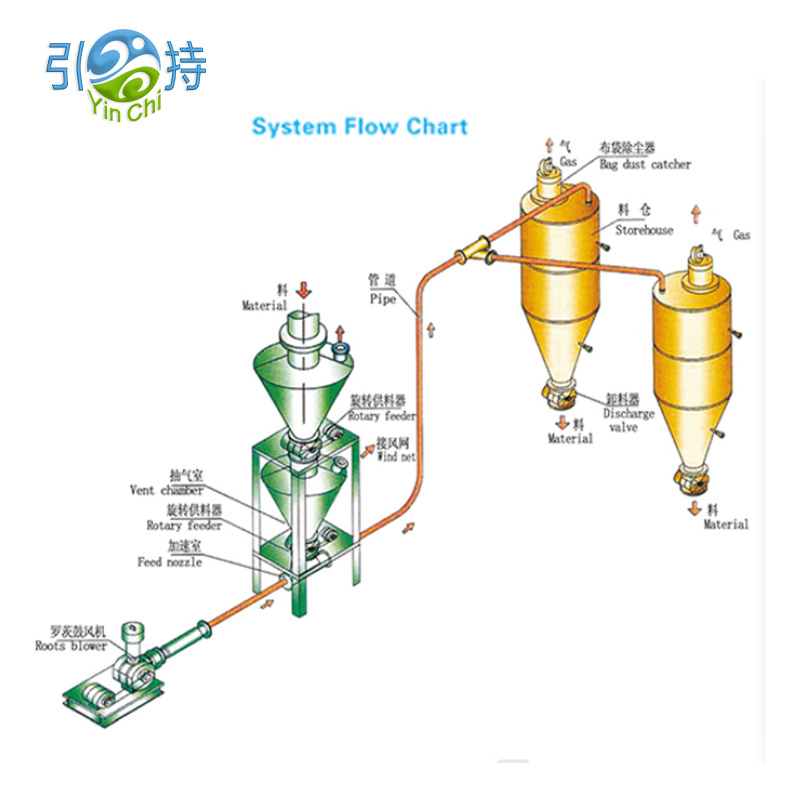

Jak funguje pneumatický dopravní systém

Na vysoké úrovni, aPneumatický dopravní systémpřepravuje sypké látky potrubím pomocí tlakového rozdílu a proudění vzduchu. Materiál vstupuje do dopravní linky v místě odběru, putuje do přijímací nádoby a vzduch je od pevných látek oddělen filtrací.

Co se děje uvnitř potrubí

• Proudění vzduchu poskytuje hnací sílu
• Pevné látky jsou unášeny nebo tlačeny v závislosti na způsobu dopravy
• Rychlost musí být dostatečně vysoká, aby se zabránilo usazování, ale ne tak vysoká, aby to zničilo produkt nebo plýtvalo energií
• Zatáčky, dlouhé běhy a změny výšky zvyšují odpor a ovlivňují stabilitu

Co byste měli požadovat od jakéhokoli designu

• Stabilní doprava bez rázů, ucpávání nebo „říhání“ v přijímači
• Předvídatelná rychlost posuvu napříč směnami, sezónami a změnami šarže materiálu
• Prachotěsný provoz s filtrací dimenzovanou pro reálné výrobní podmínky
• Přiměřený přístup údržby k místům opotřebení a filtrům

Vakuová doprava vs tlaková doprava

Jednou z prvních možností je, zda má vaše dopravní linka materiál tahat (podtlak) nebo materiál tlačit (tlak). Oba mohou dobře fungovat, ale řeší různé problémy rostlin.

Praktickým pravidlem je začít s rozvržením. Pokud potřebujete sbírat z několika míst a doručovat na jedno místo, vakuová řešení často zjednodušují síť. Pokud potřebujete dodávat materiál do vzdáleného sila nebo více zásobníků, může být vhodnější tlaková doprava.

Zředěná fáze vs hustá fáze

To je místo, kde mnoho projektů uspěje nebo selže. To saméPneumatický dopravní systémmůže se chovat krásně s jedním materiálem a strašně s jiným, pokud je výběr fáze špatný.

Zředěná fáze

• Materiál je unášen v relativně vysokorychlostním proudu vzduchu
• Často je jednodušší na ovládání a zvládne širokou škálu prášků a pelet
• Riziko: Vyšší rychlost může zvýšit opotřebení, hluk a opotřebení produktu

Hustá fáze

• Materiál se pohybuje nižší rychlostí více „slizkým“ nebo „zástrčkovým“ způsobem
• Často se preferuje pro křehké produkty, abrazivní prášky nebo při minimalizaci degradačních záležitostí
• Riziko: může vyžadovat pečlivější podávání, kontrolu tlaku a ladění specifické pro materiál

Pokud má vaše rostlina problémy, jako je lámání pelet, příliš mnoho jemných částic nebo viditelná eroze v ohybech, stává se hustá fáze (nebo strategie s nižší rychlostí) vážným kandidátem. Pokud je vaším hlavním problémem jednoduše spolehlivá přeprava s přímočarým ovládáním, může být zředěná fáze nejrychlejší cestou ke stabilitě.

Klíčové komponenty, které rozhodují o spolehlivosti

Na papíře mohou nabídky vypadat podobně, ale výběr komponent odhalí, zda dodavatel vašemu materiálu rozumí. Zde jsou části, které nejčastěji rozhodují o každodenním výkonu.

• Zařízení na krmeníjako je rotační vzduchový uzávěr, Venturiho trubice nebo přívod tlakové nádoby, vybrané pro kontrolu úniku a stabilní množství pevných látek
• Zdroj vzduchujako je dmychadlo, ventilátor nebo kompresor, dimenzované pro požadovaný tlak a průtok s rezervou pro zatížení filtru
• Dopravní linkavčetně průměru potrubí, ohybů a opotřebitelných částí, navržených tak, aby omezovaly pokles tlaku a zabraňovaly usazování
• Přijímač a filtracevčetně plochy filtru, způsobu čištění a odvodu prachu, navržený pro nepřetržitý provoz bez zadušení
• Ovládání a přístrojové vybavenívčetně tlakových senzorů, diferenčního tlaku mezi filtry a blokování, která zabraňují ucpání

Pro mnoho továren je přepouštěcí ventil tichým výtržníkem. Příliš velký únik znamená nestabilní dopravu, špatné oddělení přijímače a neočekávaný prach. Příliš těsné nebo špatně přizpůsobené vůle mohou způsobit teplo, váznutí a časté zastávky. Přizpůsobte vzduchovou komoru velikosti částic, teplotě, abrazivitě a požadované úrovni těsnění.

Kontrolní seznam návrhu před nákupem

Tento kontrolní seznam použijte k porovnání návrhů a snížení nepříjemných překvapení po instalaci. Cílem není dokonalost, je to kontrola rizika.

• Materiálový profilvčetně objemové hustoty, rozsahu velikosti částic, citlivosti na vlhkost, lepivosti, abrazivity a teploty
• Kapacitní cílevčetně průměrné rychlosti, špičkové rychlosti a četnosti výskytu špiček
• Vzdálenost a směrovánívčetně celkové ekvivalentní délky, počtu ohybů, vertikálních zdvihů a dostupných opěrných bodů
• Sběrná a vypouštěcí místavčetně toho, kolik zdrojů a destinací potřebujete nyní a do dvou let
• Čistota standardvčetně toho, kolik prachu je přijatelné kolem přijímače a jak dnes vypadá úklid
• Energie a veřejné službyvčetně dostupné elektrické kapacity a zda je stlačený vzduch stabilní a suchý
• Řízení opotřebenívčetně stylu ohybu, vyměnitelných opotřebitelných částí a přístupu pro kontrolu
• Přístup k údržběvčetně prostoru pro výměnu filtru, servisního povolení vzduchové komory a bezpečných izolačních bodů
• Plán uvedení do provozuvčetně testovacích jízd s vaším skutečným materiálem, nejen s „typickými“ vzorky

Pokud se návrh těmto tématům vyhýbá nebo na ně odpovídá vágně, není to mezera „příjemná“. Odtud později pocházejí vaše prostoje.

Páky energie a provozních nákladů

Provozní náklady nejsou jen o velikosti motoru. Jde o to, zda systém dokáže pohybovat materiálem nejnižší stabilní rychlostí a tlakem pro vaše specifické podmínky.

• Výběr průměru potrubídramaticky ovlivňuje rychlost a pokles tlaku
• Směrovací disciplínajako méně ostrých ohybů snižuje turbulence a opotřebení
• Ovládání proudění vzduchupomáhá vyhnout se přefukování materiálu, jen aby byl „v bezpečí“
• Dimenzování filtruzabraňuje vysokému rozdílu tlaku, který nutí zdroj vzduchu pracovat intenzivněji
• Řízení únikůu vzduchových uzávěrů a spojů snižuje plýtvání vzduchem a nestabilní proudění

Běžným skrytým nákladem je provoz při nadměrné rychlosti vzduchu, protože systém je nedostatečně vybaven. Díky lepšímu monitorování tlaku a filtru mohou operátoři důvěřovat procesu, nikoli svým instinktům, a vy můžete udržovat linku ve stabilním a efektivním okně.

Kontrola prachu a bezpečnostní aspekty

Prach není jen otázkou čistoty. Jemné částice se mohou snadno dostat do vzduchu, migrovat do ložisek a elektrických skříní a vytvářet nepříjemné pracovní prostředí. Uzavřená doprava snižuje počet otevřených předávacích bodů, ale kontrola prachu stále závisí na chytrém příjmu a filtraci.

Praktická opatření, která viditelně odlišují

• Použijte přijímač s dostatečnou filtrační plochou, aby filtrace zůstala stabilní i při dlouhých jízdách
• Zvolte metodu čištění filtru, která odpovídá vašemu pracovnímu cyklu a prašnosti
• Naplánujte vypouštění prachu tak, aby se jemné částice během vyprazdňování znovu nedostaly do pracovního prostoru
• Utěsněte spoje a udržujte těsnění, aby byl systém skutečně uzavřený
• Udržujte inspekční porty přístupné, aby se „malé problémy“ nestaly náhlými zástrčkami

Pokud je váš materiál hořlavý nebo extrémně jemný, prodiskutujte bezpečnostní požadavky specifické pro závod na začátku projektu. Dobré inženýrství je proaktivní: předpokládá reálnou variabilitu a zabudovává ochranné vrstvy spíše než se spoléhat na dokonalé chování operátora.

Plán uvedení do provozu a údržby

A Pneumatický dopravní systémby neměl vyžadovat hrdinství. Nejjednodušší způsob, jak toho dosáhnout, je považovat uvedení do provozu jako součást návrhu, nikoli jako dodatečný nápad.

• Základní tests vaším skutečným materiálem při očekávaném rozsahu teplot a vlhkosti
• Ověření rychlostiabyste potvrdili, že jste nad limity vyrovnání bez nadměrného zrychlování
• Pozorování načítání filtrupro potvrzení, že čisticí cyklus udržuje stabilní diferenční tlak
• Plán kontroly opotřebenípro zatáčky a zóny s vysokým nárazem v definovaných provozních intervalech
• Strategie náhradních dílůse zaměřením na těsnění vzduchové komory, filtrační prvky a opotřebitelné části

Většina „záhadných problémů“ se projevuje jako vzory tlaku, diferenciálního tlaku filtru a zatížení motoru. Přístrojové vybavení nemusí být luxusní, musí být umístěno inteligentně a skutečně používáno.

Případy použití v reálném světě

Zde jsou běžné scénáře, kdy závody volí pneumatickou dopravu a pro co obvykle optimalizují.

• Přenos prášku do mixérůupřednostňuje prachotěsný sběr a konzistentní podávání, aby byla chráněna kvalita šarže
• Doprava pelet do silupřednostňuje šetrné zacházení a ohyby odolné proti opotřebení, aby se snížily jemné částice
• Stanice pro ukládání pytlůupřednostněte místní odsávání prachu a čistý příjem, abyste ochránili operátory
• Více odběrů do jedné procesní linkyupřednostňuje stabilní spínací logiku a vyvážené sání

Společnou nití je kontrola variability. Materiálové změny. Okolní vlhkost se mění. Operátoři se mění. Systém musí stále poskytovat stabilní průtok bez nutnosti neustálého ručního zásahu.

FAQ

Q1. Jaké informace si mám připravit, než požádám o nabídku

Uveďte název materiálu, rozsah objemové hmotnosti, rozsah velikosti částic, citlivost na vlhkost, teplotu, požadovanou kapacitu, vzdálenosti, počet ohybů a místa odběru a výtlaku. Pokud máte fotografie aktuálních předávacích bodů a okolní prašné situace, pomůže to inženýrům navrhnout pro realitu spíše než pro předpoklady.

Q2. Poškodí pneumatický systém křehké pelety nebo granule

Může, pokud je rychlost příliš vysoká nebo jsou ohyby špatně zvolené. To je důvod, proč na výběru fáze, směrování a návrhu ohybu záleží. Když je integrita produktu kritická, mohou strategie s nižší rychlostí a směrování řízené opotřebením výrazně snížit opotřebení.

Q3. Proč se některé systémy zapojují, i když je motor výkonný

Ucpávání je často způsobeno nestabilním posuvem, příliš velkým počtem ostrých ohybů, nesprávným poměrem vzduchu a pevných látek, přilnavostí způsobenou vlhkostí nebo omezením filtru, které mění proudění vzduchu během provozu. Větší výkon automaticky nevytváří stabilní dopravu.

Q4. Jak mohu snížit prašnost kolem přijímače

Zaměřte se na oblast filtrace přijímače, správné čištění filtru, utěsněné spoje a metodu řízeného vypouštění zachycených jemných částic. Problémy s prachem obvykle pocházejí z poddimenzované filtrace nebo špatného utěsnění spíše než ze samotné „pneumatické dopravy“.

Q5. Dokáže jeden systém zpracovat více materiálů

Někdy, ale záleží na tom, jak se tyto materiály liší hustotou, velikostí částic a chováním při toku. Pokud musíte manipulovat s více materiály, požádejte o návrh, který definuje stabilní provozní okna a zahrnuje praktické kroky výměny a čištění.

Závěr a další kroky

A Pneumatický dopravní systémnení nákup jedné velikosti, je to procesní rozhodnutí. Když jsou fáze, zdroj vzduchu, způsob podávání, směrování a filtrace přizpůsobeny vašemu materiálu a uspořádání, získáte čistší podlahy, méně přerušení a předvídatelnější výrobu. Když nejsou, dostanete prach, zátky a systém, kterému se každý vyhýbá.

Pokud chcete design, který vyhovuje podmínkám vašeho závodu a chování materiálu,Shandong Yinchi Environmental Protection Equipment Co., Ltd.vám může pomoci definovat jasnou specifikaci, porovnat režimy dopravy a vytvořit praktický plán instalace a provozu. Jste připraveni snížit prašnost a stabilizovat předávací místa? kontaktujte násprodiskutovat vaši aplikaci a získat řešení na míru.
